旋转雾化器
  • 转速

    转/分钟

  • 进料量

    KG/小时

  • 电机功率

    KW

  • 油泵功率

    KW

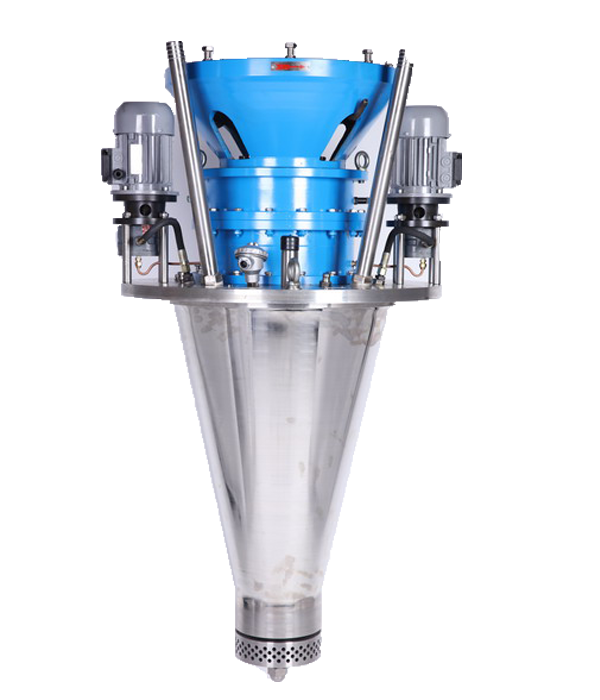

一、可高效去除酸性气体的旋转雾化器技术 1.解决方案 旋转雾化器是一种高速电动机,由先进的变频器(VFD)驱动,该变频器专门设计用于将液体材料(溶液或浆液)喷射到细小液滴上(液滴大小通常为30至50)。可以很容易地理解为微米,特别用于喷雾干燥过程中以生产干燥的液体固体产品。 2.工作原理 可调速旋转雾化器是用于喷雾干燥过程的可靠设备。这种紧凑,坚固,直接驱动的高速电动机以及单个旋转组件的设计只需要很少的零件(无变速箱),从而减少了对传统机械维护的需求。高质量的油雾润滑陶瓷球精密轴承(ABEC 7)可用于为您的设备提供最高的可靠性。旋转雾化器可以喷射泵送的溶液和浆料,适用于具有不同固体,密度和粘度的液体材料。该过程所需的液体物料流经低压容积泵,低压闭环循环管道或高位罐,然后输送到雾化器。雾化器将物料喷涂到细小液滴或云层上。液滴的大小通常为30-50微米,适用于喷雾干燥工艺。 现场控制系统位于NEMA 4(IP55)雾化器控制/润滑系统机柜中,并且位于靠近雾化器工作位置的平台上。现场控制柜的油雾产生系统用于提供油雾以润滑轴承,冷却水系统用于向雾化器定子提供冷却水。控制系统还包括多个继电器/计时器,以监控雾化器系统的运行。 K-S雾化器的特点是使用变频驱动器(VFD)和最新的脉冲宽度调制(PWM)生成高频电源。 VFD安装在合适的外壳中,其防护等级从NEMA 1(IP20)到NEMA 12(IP52)不等,适合放置在远程电气设备室中。 1.扩展的灵活模块化设计。 雾化器设备的设计易于放置在热空气室中,使您可以有效地将喷涂材料与干燥的热空气混合。 独特的“直接驱动”雾化器设备将雾化器盘直接连接到高速电机轴上,使设备可以在其初始临界速度以下运行,从而降低了过度振动的风险。 变频器(VFD)可让您轻松调整雾化器的速度,以优化喷雾干燥过程的效率和产品特性。 雾化器的设计和制造材料适用于“传统”化学喷雾干燥设备以及腐蚀性烟气的喷雾干燥过程。 雾化器的紧凑设计(与变速箱设计相比)使人员在更换,检查,清洁和移动期间的操作更加方便。 多雾化器配置,适用于大容量加工厂(每个喷雾干燥系统3个雾化器)。您可以确保在卸下一个雾化器进行检查/维护时不会中断工艺流程。 2.单喷雾干燥系统中使用的典型旋转雾化器系统包括: 两台雾化器和支持维护支架(一台正在运行+一台备用) 两个雾化磁盘(一个正在运行+一个备用磁盘) VFD 1个供应软管/集成管束 工具集 通常,对于使用多个三个雾化器的大型喷雾干燥系统,仅提供一个共享的备用雾化器。
产品图集
